Naulalevyrakenteet

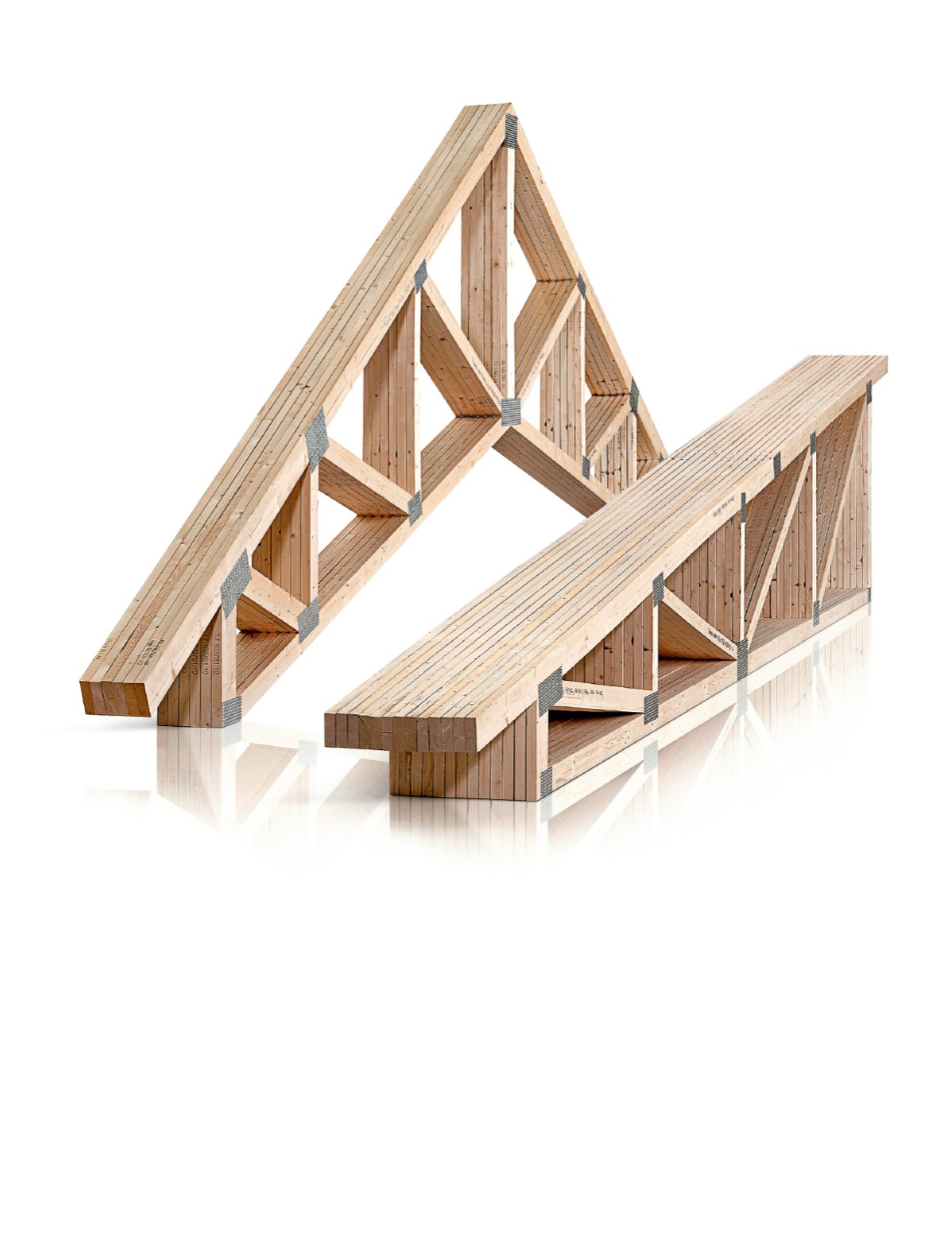

Naulalevyrakenteella tarkoitetaan naulalevyin tehdyin liitoksin
koottua puurakennetta. Muodoltaan se voi olla ristikko, kehä, palk-
ki tms. Naulalevy on teräslevy, johon on puristettu leikkaamalla ja
kohtisuoraan taivuttamalla piikkejä. Nämä puristetaan puuhun ko-
koonpanopöydällä tai -linjalla.
Naulalevyliitos on helppo suunnitella sellaiseksi, että levy ei ir-
toa puusta vaan murtuu itse. Jatkoksen lujuus voi olla lähes ehjän
puun luokkaa.
Käytettävillä levyillä tulee olla hyväksyntä ja liitosten suunnittelu
on tehtävä virallisten ohjeiden mukaan. Inspecta hyväksymän laa-
dunvalvonnan alaisena valmistetut tuotteet varustetaan FI/NR-lei-
malla ja VTT:n hyväksymän VTT/NR.
Leima on muotoa: NR 9999 1234 11 07. Numerot ilmaiset jär-
jestyksessä: valmistajan, piirustuksen, valmistusviikon ja vuoden.
Sepa Oy
Kantaviin naulalevyrakenteisiin käytettävän sahatavaran tulee ol-
la lujuuslajiteltua. Virallinen NR-laadunvalvonta kattaa kaikki koko
valmistusvaiheet lujuuslajittelu ja sormijatkaminen mukaan luet-
tuina.
Naulalevyrakenteiden jäykkyys on sivusuunnassa yleensä varsin
alhainen. Tämä on erityisesti muistettava kuljetuksen, varastoin-
nin ja asennuksen aikana. Mikäli kannatteiden sijoitus kantavien
tukiensa päälle ei ole yksiselitteistä, on ristikossa oltava merkittynä
ne kohdat, joiden alle tukien on osuttava. Lisäksi NR-rakenteiden
sisäsauvoihin onmerkitty nurjahdustukien paikat. Merkitsemistapa
on esitetty tuotteiden mukana tuleviin tuenta- ja asennusohjeisiin.
Naulalevyrakenteita käytetään pääasiassa katetuissa sateelta suo-
jatuissa tiloissa (kosteusluokka 2), joissa ei ole puuta lahottavia tai
terästä syövyttäviä tekijöitä. Suojaamattomana naulalevyrakenteilla
ei ole yleensä palonkestävyyttä.
