Monikerroslevy (CLT)
Cross Laminated Timber (CLT) koostuu nimensä mukaisesti ris-
tiinliimatuista lautakerroksista. Kerroksia on useita, tavallisimmin
kolme tai viisi, mutta niitä voi olla enemmänkin. Näin muodostuu
hyvin paloa kestävä, erittäin luja ja jäykkä sekä ominaisuuksiinsa
nähden kevyt rakennuslevy.
Raaka-aineena CLT-levyssä on tavallisimmin kuusta tai mäntyä.
Näkyvissä pinnoissa voidaan käyttää myös muita puulajeja asiak-
kaan toiveiden mukaan. Levyyn käytettävät laudat lujuuslajitellaan
ja sormijatketaan.
CLT-levyn valmistustekniikkoja on useita. Keski-Euroopassa ylei-
nen tapa on vakuumiliimata laudat toisiinsa tyhjiön avulla. Uudem-
pi tapa on tehdä liimaus puristamalla levyt prässien avulla. Liima-
ustapoja on kaksi. Syrjäliimatussa levyssä lautakerrokset liimataan
ensin ehyiksi syrjistään ja vasta sitten päällekkäin tasot ristiin la-
dottuna. Vaihtoehtoisesti syrjäliimaus voidaan jättää pois. Tällöin
laudat ladotaan ristiin ja liimaa levitetään vain lautojen lappeelle.
Liimaustapa vaikuttaa levyn ominaisuuksiin. Syrjäliimattu levy on
täysin ilmatiivis, syrjistään liimaamaton ei. Kosteuseläminen tapah-
tuu syrjäliimaamattomassa levyssä saumojen kohdilla. Syrjäliima-
tussa levyssä kuivuminen voi aiheuttaa lautojen halkeilua.
Suomessa CLT-levyä valmistaa Oy CrossLam Kuhmo Ltd, CLT
Finland Oy ja CLT Plant Oy. Myös Stora Enso toimittaa CLT-le-
vyä Suomeen. CrossLam ei syrjäliimaa levyjään. Levyn dimensiot ja
valmistustekniikka vaihtelevat valmistajakohtaisesti. Levyn paksuus
voi olla 60–400 mm, leveys enintään 2,95–4,8 m ja pituus enintään
12-20 m valmistajasta riippuen.

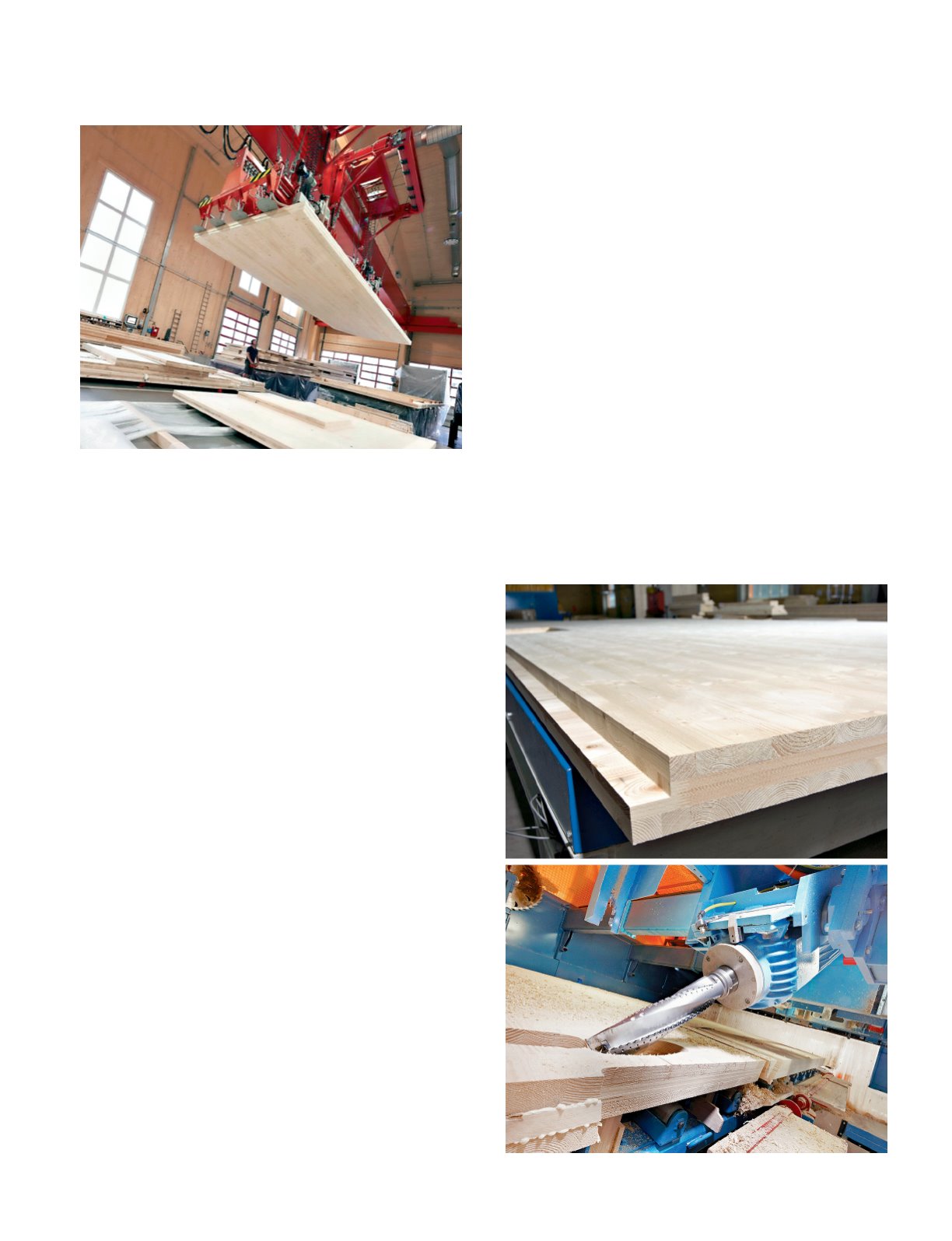

Liimauksen jälkeen levyt työstetään oikeaan kokoon ja muotoon
CNC-jyrsimen avulla. Myös ikkuna- ja oviaukot, talotekniikan,
kiinnitysten, nostojen yms. tarvitsemat lävistykset työstetään levyi-
hin valmiiksi. Mittatarkkuus on +/– 1 mm.
Levyn pintakäsittely ja viimeistely riippuu levyn käyttökohteesta.
Näkyviin jäävät pinnat hiotaan ja pintakäsitellään valmiiksi tilauk-
sen mukaisesti.
Levyjä voidaan käyttää kantavina ja jäykistävinä rakenteina sekä
seinissä että lattiarakenteissa. Sisätiloissa levyt voidaan pinnoittaa tai
palomääräysten niin salliessa jättää sellaisenaan näkyville tavoitel-
INSINÖÖRIPUUTUOTTEET
lusta ilmeestä riippuen. Keveistä ja jäykistä levyistä voidaan työstää
mittatarkasti erimuotoisia rakennuselementtejä. Julkisivuissa ikku-
nat ja ovet voidaan sijoittaa hyvin vapaasti ja myös kulmaikkunat
onnistuvat, koska levymäiset rakenteet toimivat tarvittaessa ulok-
keina. Myös vapaat muodot ovat mahdollisia.
Ulkoseinissä levyt eristetään normaaliin tapaan. Eriste sijoitetaan
levyn ulkopuolelle.
Välipohjissa levyjä voidaan käyttää joko sellaisenaan, yhdes-
sä puupalkiston kanssa ja/tai liittorakenteena betonivalun kanssa.
Liittorakenteessa puu toimii rakenteessa palosuojana, betoni- tai
kipsivalu eristää ääntä ja kantavuus saavutetaan liittorakenteena.
Liittorakenne myös voidaan korvata uivilla lattiakerroksilla ja le-
vyä jäykistää palkeilla. Kohteissa, joissa välipohjan ääneneristävyy-
delle ei ole asetettu kovia vaatimuksia, voidaan käyttää pelkästään
CLT-levyjä.
CLT-levyjen käyttö on hyvin suosittua Keski-Euroopassa, missä
käyttäjät ovat tottuneet massiivisiin rakenteisiin. Myös Suomessa
levyn suosio on kasvussa. CLT sopii hyvin esimerkiksi tilaelement-
tien runkorakenteeksi. Runkorakenteissa sen kilpailukyky paranee
kerrosmäärän kasvaessa.
CLT-levylle ei ole toistaiseksi olemassa harmonisoitua eurooppa-
laista tuotestandardia, joten levyt voidaan CE-merkitä eurooppalai-
sen teknisen hyväksynnän mukaan. CLT-levyn tekniset ominaisuu-
det ja rakenteiden mitoitus ovat valmistajakohtaisia.
